| Informações de escalabilidade | Consulte a versão mais recente das notas de versão para obter os números de escalabilidade mais atualizados. |

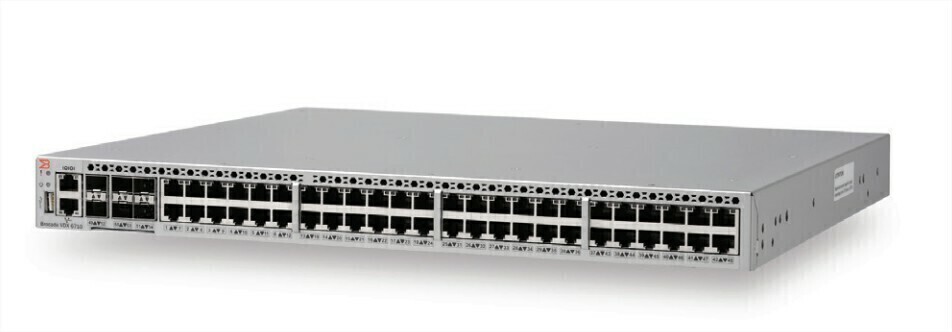

| Opções de conectores | 1 GbE RJ45
1000Base-SX e 1000Base-LX
10 GbE SR e 10 GbE LR
Opções SFP+ de 10 Gbps: cobre de conexão direta de 1/3/5 m (Twinax)
Gerenciamento de Ethernet fora de banda: RJ-45 (fixo)
Gerenciamento de console: RJ-45 para RS-232 (fixo)
Firmware e diagnóstico: USB |
| Máximo de VLANs | 4.096 |
| Endereços MAC máximos | 32.000 |
| Perfis de porta máximos (AMPP) | 256 |
| Grupos multicast de camada 2 máximos | 2.000 |
| Máximo de instâncias de Spanning Tree | 32 |
| Nível máximo de pausa de prioridade por porta | 8 |
| Máximo de grupos LAG em uma malha VCS | 512 |
| Máximo de membros em um LAG padrão | 16 |
| Endereços MAC máximos em uma malha VCS | 30.000 |
| Máximo de switches em uma estrutura VCS | 24 |
| Caminhos ECMP máximos em uma malha VCS | 8 |
| Máximo de membros de tronco para portas de malha VCS | 8 |
| Máximo de switches pelos quais um vLAG pode se estender | 4 |
| Máximo de membros em um vLAG | 32 |
| Tamanho máximo do quadro jumbo | 9.208 bytes |
| Filas por porto | 8 |
| Classes de controle de fluxo prioritário (PFC) DCB | 8 |
| Sistema operacional | Sistema operacional de rede Brocade |
| Recursos de comutação da camada 2 | - Aprendizagem e envelhecimento do MAC
- Configuração MAC estática
- Protocolo de controle de agregação de links (LACP) IEEE 802.3ad/802.1AX
- Redes locais virtuais (VLANs)
- Encapsulamento VLAN IEEE 802.1Q
- Protocolo de árvore de abrangência rápida (RSTP) IEEE 802.1w
- Protocolo de Árvore de Expansão Múltipla (MSTP) IEEE 802.1s
- STP IEEE 802.1D
| - Árvore de abrangência por VLAN (PVST+/PVRST+)
- STP PortFast e PortFast BDPU Guard
- Proteção de raiz STP
- Listas de controle de acesso (ACLs) da camada 2
- Espionagem IGMP v1/v2
- Quadros de pausa IEEE 802.3x
|
| Recursos de comutação da camada 3 | - Proteção contra sobretensão (OSPF)
- Suporte VRRP e VRRP-E
| |
| Características da tecnologia de tecido Brocade VCS | - Formação Automática de Tecidos
- Serviços de Tecidos Distribuídos
- Serviços de LAN transparentes
- Grupo de agregação de links virtuais (vLAG) abrangendo vários switches físicos
- Sinalização de comutação
- Gerenciamento de configuração distribuída
| - Interconexão Transparente de Muitos Links (TRILL)
- Multicaminho de custo igual (ECMP)
- Migração Automática de Perfis de Porta (AMPP)
- Automação de rede com reconhecimento de VM
|
| Características do DCB | - Controle de fluxo baseado em prioridade (PFC) IEEE 802.1Qbb
- Seleção de transmissão aprimorada (ETS) IEEE 802.1Qaz
| - Troca de Ponte de Centro de Dados (DCBX)
- Tipo de aplicação DCBX-Comprimento-Valor (TLV) f
|
| Qualidade de Serviço (QoS) | - Oito níveis de prioridade para QoS
- Classe de serviço (CoS) IEEE 802.1p
- Confiança DSCP
- Mutação de DSCP para classe de tráfego
- Descarte Antecipado Aleatório
| - Configuração de QoS por porta
- Agendamento: Prioridade Estrita (PE), Round-Robin Ponderado por Déficit Moldado (SDWRR)
- Mutação DSCP para CoS
- Mutação DSCP para DSCP
|
| Mudar monitoramento de saúde | - Monitoramento e notificação do Fabric Watch
|
| Gerenciamento |
| Gestão e controle | - Gerenciamento IPv4/IPv6
- Interface de linha de comando (CLI) padrão da indústria
- Gerenciamento remoto de luzes apagadas (atualização futura)
- Gerenciamento em banda (modo autônomo)
- Protocolo de descoberta de camada de link (LLDP) IEEE 802.1AB
- MIB II RFC 1213 MIB
- Sinalização de comutação
- Analisador de Porta Comutada (SPAN)
| - Telnet
- SNMP v1, v2C, v3
- Fluxo RFC 3176
- Gestão fora de banda
- RMON-1, RMON-2
- NTP
- Listas de controle de acesso de gerenciamento (ACLs)
- Controle de acesso baseado em função (RBAC)
|
| Segurança | - Controle de acesso à rede baseado em porta IEEE 802.1X
- RAIO
- TACACS+
- Shell Seguro (SSHv2)
- Queda de BPDU
- Protocolo de acesso a diretório leve (LDAP)
- Protocolo de controle seguro
|
| Mecânico |
| Gabinete | Fluxo de ar de frente para trás, de trás para frente; 1U, 19 polegadas, compatível com EIA; alimentação do lado sem porta |
| Ambiental |
| Temperatura | Em operação: 0°C a 40°C (32°F a 104°F)
Fora de operação e armazenamento: -25°C a 70°C (-13°F a 158°F) |
| Umidade | Em operação: 10% a 85% sem condensação.
Não operacional e armazenamento: 10% a 90% sem condensação. |
| Altitude | Em operação: Até 3.000 metros (9.842 pés)
Não operacional e armazenamento: Até 12 quilômetros (39.370 pés) |
| Choque | Em operação: 20 g, 6 ms meio-seno
Não operacional e armazenamento: Meio-seno, 33 g 11 ms, 3/e |
| Vibração | Operacional: 0,5 g seno, 0,4 g aleatório, 5 a 500 Hz
Não operacional e armazenamento: 2,0 g seno, 1,1 g aleatório, 5 a 500 Hz |
| Fluxo de ar | Máximo: 60 CCFM
Nominal: 44 CFM |
| Dissipação de calor | 443,5 BTU/h |
| Poder |

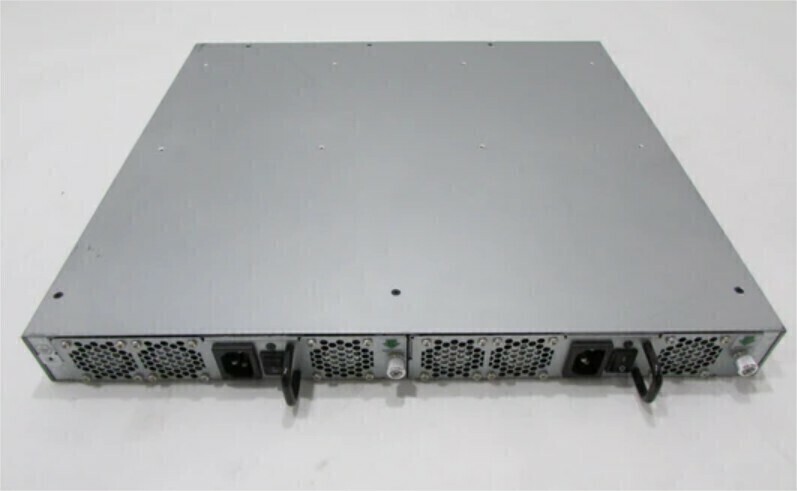

| Fontes de alimentação | Duas fontes de alimentação CA internas, redundantes, substituíveis em campo e com compartilhamento de carga |
| Entrada de energia | C13 |
| Tensão de entrada | 100 V a 240 V ~5 A a 2,5 A |
| Frequência de linha de entrada | 47 a 63 Hz |
| Corrente de partida | 50 amperes máx. |
| Corrente máxima | 3,5 amperes máx. (switch de 54 portas) |
| Consumo máximo de energia | 130 W |
| Conformidade de segurança |
- Bi-Nat UL/CSA 60950-1 Segunda Edição
- CAN/CSA-C22.2 No. 60950-1 Segunda Edição
- EN 60950-1 Segunda Edição
- IEC 60950-1 Segunda Edição
- GB4943-2001 e GB9254-1998
- SNC 14336(94)
|
| CEM |
- FCC Classe A
- ICES A
- VCCI-A
- CE
- C
- BSMI
- GOST
- KC Classe A
- CCC
|
| Imunidade |
- Norma ANSI C63.4
- ICES-003 Classe A
- CISPR22 e JEIDA (Harmônicos)
- EN55022 Classe A e EN55024
- CISPR22
- AS/NZS CISPR22
- SNC 13438(95)
- 51318.22-99 e 51318.24-99
- KN22 e KN24
- GB17625.1-2003
|
